?。?）入口符號

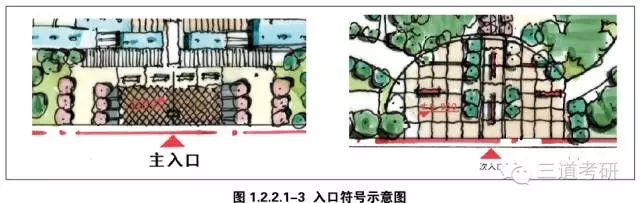

　　用紅色三角形表示入口方向位置，并用文字標明主次入口。（如圖1.2.2.1-3所示）

　?。?）豎向設計符號

　　豎向設計也稱為“高程設計”，平面上一般用涂黑的等腰三角形加上數字標注來進行表示。在快題設計中，豎向標高在硬質、軟質上都要有準確的表示。且必須標注場地最高點、最低點，及參照點?？荚囍?，我們一般用紅色標注豎向，達到醒目的效果。（如圖1.2.2.1-4所示）

　?。?）景點命名

　　直接拉出引出線，在引出線上方進行文字說明。（如圖1.2.2.1-5所示）

　　可參考景點

　　花溪疊瀑、碧波觀景、蘆花飛雪、漁鼓道情、一鏡銜天、冠云落影、夕陽落日、云影清松、明月間照、清泉石流、梅香櫻艷、花海融春、凝霞秋色、竹深荷靜、清泉石澗、浣溪疊石、滿隴桂雨、清風竹影、荷塘月色、碧草連天、夢澤飛鷺、古韻流芳、藝術走廊、陶然亭、聽歌臺、曲水流觴、夾道涌泉、聽濤碼頭、曲徑通幽、健康步道、情侶坡、碧蓮嶼、一衣帶水、霧森廣場、音樂(lè )廣場、洞天深處、柳浪聞鶯、魚躍鳶飛、三潭印月、平湖秋月、梧竹幽居等等。

　　二、分析圖

　　作為快題設計表現中必不可少的部分，分析圖所占分值的比重不斷提升，甚至成為表達設計者思維過程的重要形式。一般而言，常規的分析圖包括：功能布局分析圖，景觀結構分析圖，交通線路分析圖，空間設計分析圖以及景觀視線分析圖等等。

　?。?）功能布局分析圖

　　功能布局分析又稱功能分區，是進行場地分析設計的第一步，作為整個景觀活動布局分區的關鍵。功能布局由場地的性質與所處環境所決定，同時所安排的活動要滿足場地所服務人群的需求。常見的城市公園的功能分區有：中心活動廣場、水上活動區、安靜休息區、密林體驗區、休閑健身區、兒童游戲區等等。此外，根據需要可進行更具有場地針對性的活動區設計。

　　功能布局分析圖的表示方法有規則式與不規則式兩種（如圖1.2.2.2-1所示），可根據基址的形態進行選擇。

　?。?）景觀結構分析圖

　　景觀結構由景觀節點與景觀軸線共同組成，是整個設計中的骨骼系統。景觀節點是整個場地中的活動點，活動場地，也是整個景觀設計中的高潮點、興奮點；景觀軸線則是散布在整個場地中景觀節點的關系線，觀賞者的視線，與景觀節點一起構成點、線的結構體系。（如圖1.2.2.2-2所示）

　?。?）交通線路分析圖

　　交通線路分析一般按道路等級進行表示，主要的道路體系要流暢能方便到達各個活動區域，并與次級道路相互成體系。一般分為三個等級：主園路、次園路以及游園小道。繪制時，道理等級越高粗實線越寬。

　　進行交通線路分析時，除表示園內主要游線之外，車行線路的表示也不可缺少。需在交通分析圖中表示各類停車場的位置、出入口及范圍大小，并根據場地需要表示出內部建筑的后勤線路。（如圖1.2.2.2-3所示）

　?。?）空間設計分析圖

　　空間設計分析是控制并展示整個景觀空間的關鍵，能清楚的體現整個設計的疏密關系。一般而言有三種類型的空間：開敞空間、半開敞空間以及私密空間。（如圖1.2.2.2-4所示）

　?。?）景觀視線分析圖

　　景觀視線分析圖由景觀視點與視線組成，表示的是在某一停駐點或景觀點的景域范圍及視線的焦點，精彩的景觀視線設計要體現出步移景異的效果。在繪制時，用視點與表示視線方向的箭頭表示。（如圖1.2.2.2-5所示）

　　近年來，景觀設計行業的競爭愈加激烈，考研、出國、求職的壓力越來越大。要提高自身的競爭力，除了出彩的平面圖，在分析圖及其它附圖上必須提升表達的專業性與創(chuàng )新的設計理念。除了上述傳統的分析圖表示方法外，可在此表達基礎上向設計思路分析圖轉型，用基址分析圖（分析基址所需解決的問題）、現狀處理分析圖（展示設計思路，提出解決方案）與景觀結構設計圖等等來表示。

　　基址分析圖是進行方案設計的第一步，是對基址現狀與設計要求圖形化的準確解讀，用圖形表示基址中需要解決的問題；現狀處理分析圖則是在基址分析的基礎上，提出對基址現狀的解決方案及設計思路，作為設計方案的雛形。（如圖1.2.2.2-6所示）

　　設計思路分析圖表示法不僅具有傳統分析圖對設計結構、功能及空間格局等的表達功能，還具有向審圖人傳達設計師專業素養及設計邏輯的效果。使整個快題的設計有理可據，是基于理性分析思考后的設計。廣大學員在學習此種分析圖的表達方式時，首先需要了解本書第二章關于快題設計方法講解的內容，培養自身邏輯理性化設計的能力。在后期培養此類分析基址的邏輯思維方法，讓分析圖轉變成為設計思維輔助圖，成為設計方案草圖的雛形。在此為廣大學員推薦《從概念到形式》一書，其圖形構成邏輯及分析思維示意方式可供大家學習參考。

　　三、剖面圖

　　作為重要的附圖之一，剖面圖的表達也非常關鍵。精彩的剖面圖除了專業的表現外，關鍵在于對豎向設計的準確表達及種植設計層次的體現。規范化剖面圖的主要內容有：圖名、比例尺、豎向標高、設計元素的標注、地面粗實線的繪制以及對所剖切平面的準確表達。（如圖1.2.2.3-1所示）
